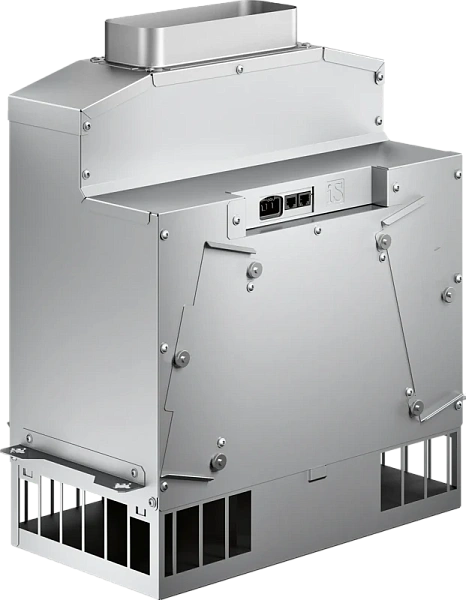

Gaggenau AR410110 — Выносной вентиляционный модуль

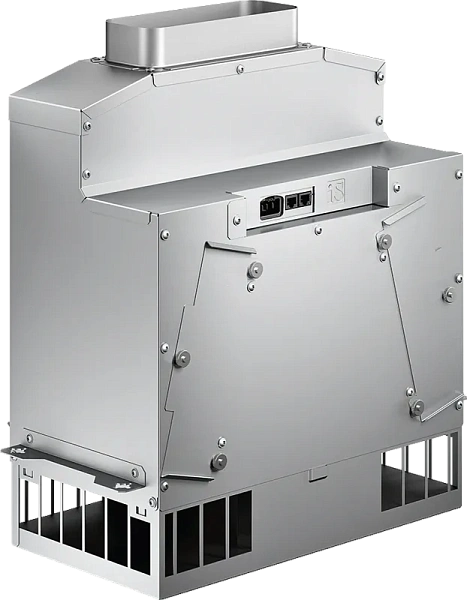

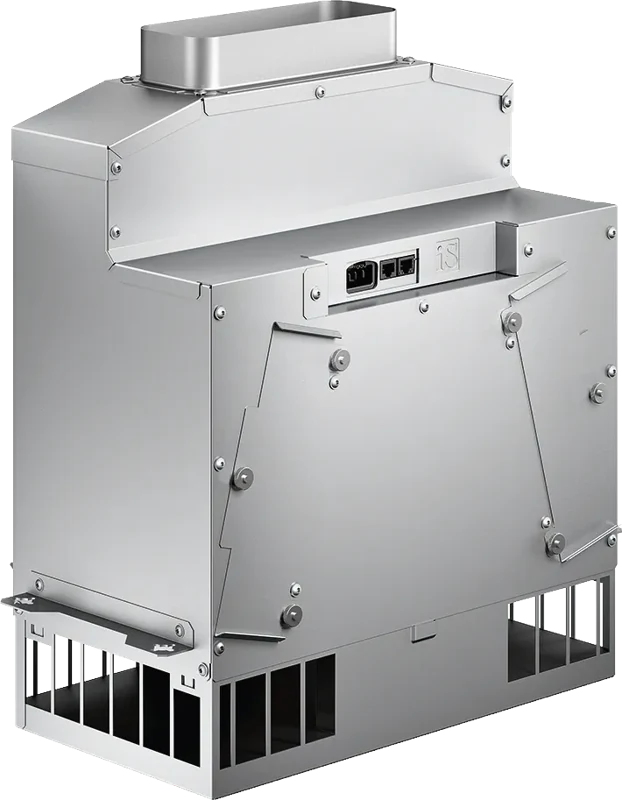

Выносной рециркуляционный моторный блок серии 400 для вытяжных модулей Vario downdraft и настольной вытяжки AL400122. Компактное размещение в шкафу либо за шкафом на полу. Максимальная производительность по EN 61591 — 675 м³/ч. Уровень звуковой мощности зависит от условий установки; доступные ступени мощности — от подключённого прибора без собственного мотора. Три ступени мощности с электронным управлением и один интенсивный режим. Бесщёточный двигатель постоянного тока BLDC; корпус из оцинкованного металла. Запатентованная звукоизоляция для снижения шума входит в комплект. Конкретные показатели шума определяются готовой системой и способом установки. Входное подключение — одно для плоского воздуховода DN150. Кронштейн для крепления в основании мебели входит в комплект. Два фильтра с активированным углём входят в заводской комплект. По описанию производителя фильтры эффективно уменьшают сложные кухонные запахи, в том числе при приготовлении рыбы и морепродуктов, задерживают воздушную пыльцу и дезактивируют удержанные аллергены. Стандартные сменные фильтры запахов заменяют не реже одного раза в год. Фильтры AA410110 показаны в монтажной инструкции; при замене новые фильтры устанавливают без упаковки, а использованные утилизируют. Регенерируемые угольные фильтры AA410112 доступны как отдельная принадлежность. Их обслуживание выполняют по собственной инструкции фильтров; ежегодную замену стандартного одноразового фильтра нельзя подменять произвольной регенерацией. Для замены фильтров моторный блок должен оставаться доступным. Замена возможна с обеих сторон: отворачивают крышки на передней или задней стороне, извлекают фильтры, устанавливают новые и закрепляют крышки.

Основные характеристики

Функции и характеристики

• Выносной рециркуляционный моторный блок серии 400 для вытяжных модулей Vario downdraft и настольной вытяжки AL400122. Компактное размещение в шкафу либо за шкафом на полу.
• Максимальная производительность по EN 61591 — 675 м³/ч. Уровень звуковой мощности зависит от условий установки; доступные ступени мощности — от подключённого прибора без собственного мотора.
• Три ступени мощности с электронным управлением и один интенсивный режим. Бесщёточный двигатель постоянного тока BLDC; корпус из оцинкованного металла.
• Запатентованная звукоизоляция для снижения шума входит в комплект. Конкретные показатели шума определяются готовой системой и способом установки.
• Входное подключение — одно для плоского воздуховода DN150. Кронштейн для крепления в основании мебели входит в комплект.
• Два фильтра с активированным углём входят в заводской комплект. По описанию производителя фильтры эффективно уменьшают сложные кухонные запахи, в том числе при приготовлении рыбы и морепродуктов, задерживают воздушную пыльцу и дезактивируют удержанные аллергены.
• Стандартные сменные фильтры запахов заменяют не реже одного раза в год. Фильтры AA410110 показаны в монтажной инструкции; при замене новые фильтры устанавливают без упаковки, а использованные утилизируют.
• Регенерируемые угольные фильтры AA410112 доступны как отдельная принадлежность. Их обслуживание выполняют по собственной инструкции фильтров; ежегодную замену стандартного одноразового фильтра нельзя подменять произвольной регенерацией.
• Для замены фильтров моторный блок должен оставаться доступным. Замена возможна с обеих сторон: отворачивают крышки на передней или задней стороне, извлекают фильтры, устанавливают новые и закрепляют крышки.
• Для рециркуляции предусматривают свободное выходное сечение не менее 400 см². Выход в цоколе делают достаточно большим, чтобы уменьшить сквозняки и шум: например, используют вентиляционную решётку или уменьшают высоту цокольной панели.
• Общая мощность подключения — 180 Вт. Кабель питания с вилкой — 1,8 м; кабель передачи данных — 2 м. Соединение с вытяжным прибором выполняют через этот кабель.
• Размеры корпуса по чертежу — ширина 428 мм, глубина 228 мм и высота 520 мм. Размеры 455 и 483 мм относятся к крепёжным элементам; при проектировании учитывают все выступы и место для подключения воздуховода.
• Для установки в основании шкафа монтажная схема предусматривает вырез 430 × 235 мм. После вырезания мебель должна сохранить устойчивость; поверхности срезов защищают от влаги и нагрева.
• По монтажным примерам шкаф для соответствующего сочетания предусматривают шириной не менее 650 мм. Для варианта за шкафом на полу монтажные размеры зависят от толщины днища X; на схеме отдельно приведены высоты 770 + X, 480 + X и 371 + X мм. Они не являются габаритами самого моторного блока.
• При цоколе выше 80 мм необходимо обеспечить извлечение фильтра по схеме. На схеме обслуживания показаны зазор не менее 5 мм над днищем и высота днища над полом не менее 80 + X мм, где X — толщина днища.
• Модуль устанавливается на резиновые ножки без крепления к полу и выравнивается горизонтально. При возможности устанавливают комплектный кронштейн на боковую сторону прибора; предусмотрен также вариант установки под шкафом без кронштейна.
• Перед первым использованием фильтры распаковывают и устанавливают, затем закрепляют крышки. На соединительный элемент наклеивают уплотнение; воздуховоды закрепляют и герметизируют.
• AA010410 — отдельная вентиляционная решётка шириной 90 см, указанная производителем как монтажная принадлежность. Её наличие в комплекте моторного блока не подразумевается.
• Разъёмы X1 и X2 равнозначны. Приборы можно последовательно объединить в сеть: максимум 20 приборов с синхронным управлением освещением и вентиляцией; общая длина сетевых кабелей — не более 40 м. При необходимости используют экранированный кабель не ниже CAT-5.
• Сбой питания или разрыв сетевого кабеля одного участника блокирует вентиляцию всей системы. После изменения конфигурации квалифицированный специалист выполняет повторную инициализацию и проверку.
• Подтверждённые каталогом сочетания в режиме рециркуляции: VL414115 и VL200120. Для AL400122 каталог предусматривает два моторных блока AR410110; сочетание с одним блоком не следует считать равнозначным.
